Care este forma unui rezervor de stocare tipic din oțel cu șuruburi?

Când discutăm despre soluții de depozitare industrială, rezervoarele de stocare din oțel cu șuruburi sunt un nume care iese adesea la suprafață. În calitate de furnizor experimentat al acestor rezervoare, am fost martor direct la diversele aplicații și la rolul critic pe care acestea îl joacă în numeroase industrii. Una dintre cele mai frecvente întrebări pe care le întâlnesc este despre forma unui rezervor de stocare tipic din oțel cu șuruburi. În această postare pe blog, vom aprofunda acest subiect, explorând diferitele forme, adecvarea acestora pentru diferite scopuri și factorii care influențează selecția formei.

Forme comune ale rezervoarelor de stocare din oțel cu șuruburi

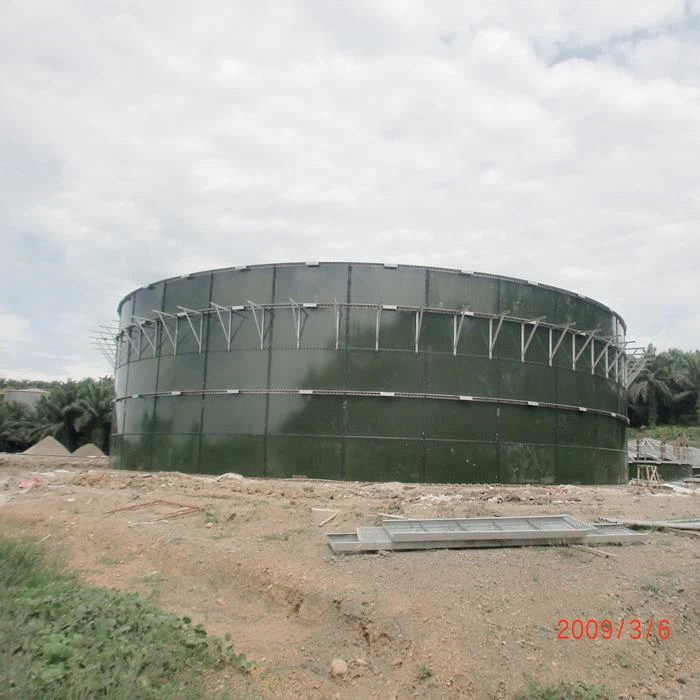

Rezervoare cilindrice

Rezervoarele de stocare cilindrice din oțel cu șuruburi sunt probabil cele mai răspândite. Ele oferă o serie de avantaje care le fac să fie alegerea pentru multe industrii. În ceea ce privește integritatea structurală, secțiunea transversală circulară distribuie tensiunea uniform în jurul circumferinței. Aceasta înseamnă că rezervorul poate rezista mai eficient la presiunea internă, indiferent dacă ține lichide sub presiune statică sau gaze sub presiune.

Din punct de vedere matematic, efortul cercului într-un rezervor cilindric este dat de formula $\sigma=\frac{PD}{2t}$, unde $P$ este presiunea internă, $D$ este diametrul rezervorului și $t$ este grosimea peretelui rezervorului. Această distribuție uniformă a tensiunii reduce riscul de concentrații localizate de stres care pot duce la defecțiuni.

În plus, rezervoarele cilindrice sunt eficiente în spațiu. Pentru un volum dat, un cilindru are o suprafață mai mică în comparație cu alte forme. Acest lucru duce la utilizarea mai puțină a materialului pentru construcție, ceea ce la rândul său reduce costurile. Din perspectiva instalării, rezervoarele cilindrice sunt relativ ușor de transportat și instalat. Pot fi amplasate orizontal sau vertical in functie de spatiul disponibil si de cerintele aplicatiei. De exemplu, rezervoarele cilindrice orizontale sunt adesea folosite pentru depozitarea combustibilului în stațiile de service auto, în timp ce rezervoarele cilindrice verticale sunt frecvent întâlnite în stațiile de tratare a apei.

Dacă sunteți interesat de rezervoare cilindrice din oțel cu șuruburi pentru stocarea apei potabile, puteți afla mai multeRezervoare din oțel cu șuruburi pentru stocarea apei potabile.

Rezervoare dreptunghiulare

Rezervoarele de stocare dreptunghiulare din oțel cu șuruburi sunt o altă opțiune populară, mai ales în aplicațiile în care spațiul este limitat și rezervorul trebuie să se încadreze într-o amprentă specifică. Ele pot fi personalizate - proiectate pentru a profita la maximum de zonele cu forme neregulate. De exemplu, în mediile urbane în care terenul este limitat, rezervoarele dreptunghiulare pot fi instalate de-a lungul exteriorului clădirilor sau în colțurile strâmte.

Natura geometrică a rezervoarelor dreptunghiulare permite integrarea ușoară cu infrastructura existentă. Ele pot fi conectate la alte structuri dreptunghiulare sau sisteme de conducte cu relativă ușurință. Cu toate acestea, rezervoarele dreptunghiulare au unele dezavantaje. Colțurile unui rezervor dreptunghiular sunt puncte de concentrare a tensiunilor. Pentru a atenua acest lucru, este adesea necesară o armătură suplimentară la colțuri, ceea ce poate crește costul și complexitatea construcției.

În ceea ce privește calculul capacității, volumul unui rezervor dreptunghiular este pur și simplu produsul lungimii, lățimii și înălțimii acestuia ($V = l\times w\times h$). Această simplitate facilitează inginerilor și operatorilor să estimeze cantitatea de stocare necesară pentru o anumită aplicație.

Tancuri sferice

Rezervoarele de stocare sferice din oțel cu șuruburi sunt mai puțin comune decât cele cilindrice și dreptunghiulare, dar sunt extrem de eficiente pentru stocarea gazelor de înaltă presiune. O sferă are cel mai mic raport suprafață-volum dintre orice formă tridimensională. Aceasta înseamnă că, pentru un volum dat, un rezervor sferic necesită mai puțin material pentru a fi construit în comparație cu alte forme.

Distribuția tensiunilor într-un rezervor sferic este chiar mai uniformă decât într-un rezervor cilindric. Tensiunea cercului într-un rezervor sferic este jumătate din cea a unui rezervor cilindric cu aceeași rază și presiune. Acest lucru permite proiectarea rezervoarelor sferice cu pereți mai subțiri, ceea ce reprezintă un factor semnificativ de economisire a costurilor atunci când se confruntă cu volume mari și presiuni mari.

Cu toate acestea, construcția rezervoarelor sferice este mai complexă și mai costisitoare. Procesele de inginerie și fabricație sunt mai implicate, iar transportul și instalarea rezervoarelor sferice necesită echipamente și expertiză specializate. Rezervoarele sferice sunt utilizate în mod obișnuit în industria petrolului și gazelor pentru stocarea gazului petrolier lichefiat (GPL) și a altor gaze de înaltă presiune.

Factori care influențează selecția formei

Conținut de stocare

Tipul de material care trebuie depozitat este un factor crucial în determinarea formei rezervorului de stocare din oțel cu șuruburi. Dacă rezervorul este pentru depozitarea lichidelor cu vâscozitate scăzută, cum ar fi apa sau benzina, rezervoarele cilindrice sunt de obicei o alegere bună. Suprafețele lor interioare netede permit curgerea și drenajul ușor. Pentru lichidele vâscoase, cum ar fi melasa sau uleiurile grele, rezervoarele dreptunghiulare ar putea fi mai potrivite, deoarece pot avea fundul plat care facilitează instalarea echipamentului de amestecare.

Când vine vorba de stocarea gazelor, rezervoarele sferice sunt preferate pentru aplicațiile de înaltă presiune. Pentru stocarea gazelor la presiune joasă, rezervoarele cilindrice sau dreptunghiulare pot fi utilizate în funcție de alți factori precum spațiu și cost.

Constrângeri de spațiu

După cum am menționat mai devreme, spațiul disponibil joacă un rol semnificativ în alegerea formei. În zonele cu spațiu limitat, rezervoarele verticale cilindrice sau dreptunghiulare pot fi folosite pentru a maximiza utilizarea spațiului vertical. În schimb, în ​​zonele mari deschise, rezervoarele orizontale cilindrice sau chiar sferice pot fi instalate fără restricții de spațiu.

Considerații de cost

Costul este întotdeauna un factor major în orice proiect industrial. Rezervoarele cilindrice sunt în general cea mai eficientă opțiune din punct de vedere al costurilor datorită designului lor simplu și utilizării eficiente a materialelor. Rezervoarele dreptunghiulare pot necesita armare suplimentară, ceea ce crește costul. Rezervoarele sferice, deși sunt materiale - eficiente, au costuri mari de construcție și instalare datorită complexității lor.

Concluzie

Pe scurt, forma unui rezervor de stocare tipic din oțel cu șuruburi poate varia foarte mult în funcție de cerințele specifice ale aplicației. Rezervoarele cilindrice sunt cele mai comune datorită integrității lor structurale, spațiu - eficiență și cost - eficacitate. Rezervoarele dreptunghiulare sunt potrivite pentru instalațiile cu spațiu limitat, iar rezervoarele sferice sunt ideale pentru depozitarea gazelor la presiune înaltă.

Ca furnizor deRezervoare de depozitare din oțel cu șuruburi, înțelegem că fiecare proiect are nevoi unice. Indiferent dacă aveți de-a face cu stocarea apei, reținerea substanțelor chimice sau stocarea gazelor, vă putem oferi soluții personalizate pentru a satisface cerințele dumneavoastră specifice.

Dacă sunteți în căutarea unui rezervor de stocare din oțel cu șuruburi, vă încurajăm să ne contactați pentru a începe o discuție despre proiectul dvs. Echipa noastră de experți este pregătită să ofere sfaturi profesionale și să vă ajute să selectați forma și specificațiile potrivite pentru rezervor.

Referințe

• Perry, RH și Green, DW (eds.). (2008). Manualul inginerilor chimiști al lui Perry. McGraw - Hill.
• Codul cazanelor și recipientelor sub presiune ASME. Societatea Americană a Inginerilor Mecanici.
